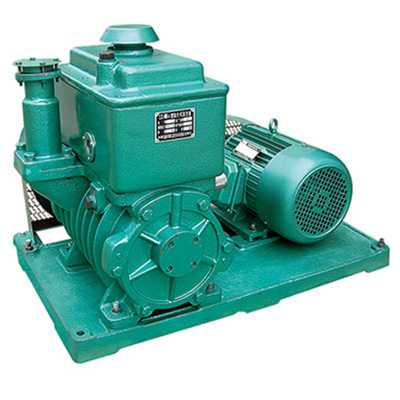

2X﹣A系列旋片式真空泵
該系列泵是用來對密封容器抽除氣體的基本設備。它可單獨使用，也可作為增壓泵、羅茨泵、氣體循環冷卻羅茨泵、油擴散泵、分子泵的前級泵、維持泵、鈦泵的預抽泵。可供真空鍍膜、真空熱處理、真空冶煉、電子管、燈泡、制冷、化工、包裝、吸塑成形、醫療衛生和實驗室等真空作業、真空干燥、真空過濾等工藝中。
1.此泵可在5－40oC范圍內和進口壓強＜1330Pa的條件下，允許長期連續工作；
2.設有氣鎮閥，可抽除少量水蒸汽，延長泵油使用時間（除2X—4A外）；
3.霓虹燈制造專用真空泵；
4.一泵多吸頭作業，可節約用電。
| 參數/型號 | 2X-4A | 2X-8A | 2X-15A | 2X-30A | 2X-70A | 2X-100A | 備注 | |
| 抽氣速率(L/s) | 4 | 8 | 15 | 30 | 70 | 100 | ||
| 極限壓力（Pa） | 分壓力 | ≤6×10-2 | ≤6×10-2 | ≤6×10-2 | ≤6×10-2 | ≤6×10-2 | ≤6×10-2 | a |
| 全壓力 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | b | |
| 電動機功率 | 0.55 | 1.1 | 2.2 | 3 | 5.5 | 7.5 | ||
| 轉速（r/min) | 450 | 320 | 320 | 450 | 420 | 360 | ||
| 溫度（oC） | ≤40oC | |||||||
| 噪音（dBA） | ≤75 | ≤78 | ≤80 | ≤82 | ≤86 | ≤90 | ||
| 進氣口徑 | 25 | 40 | 40 | 65 | 80 | 90 | ||
| 用油量（L） | 1 | 1.5 | 2 | 3 | 4.2 | 5 | ||
| 外形尺寸 | 540×335×380 | 790×430×540 |
790×530× 540 |
780×500×560 |
910×650× 700 |
113×740×690 | ||
| 適用電磁壓差閥 | DYC-Q25 | DYC-Q40 | DYC-Q40 | DYC-Q65 | DYC-Q80 | DYC-Q100 | ||
| 冷卻水量（L/mm） | ― | ― | ― | 71 | 72 | 72 | C | |
| 毛重/凈重（Kg） | 55/50 | 158/148 | 202/190 | 230/216 | 338/320 | 400/370 |
|
|
